TBC系列扁布袋除塵機組
一、 概況
TBC型除塵機組是根據我國實際生產和環境保護工程的需要，由電力工業部華北電力設計院和我公司共同研制的一種新型袋式除塵機組，該機組由濾塵箱體、清灰機構、通風機、灰斗及排灰裝置等組成，根據用戶需要設備可增設控制箱控制工程和序，使設備自動控制。
該機組結構緊湊，操作簡單，維修方便并且容易布置，濾袋采用729聚脂滌輪為濾料，具有強力高，并可用于粉塵的回收。有利于改善勞動條件和環境保護。
本機組分為A型和B型兩種型式。A型不帶料斗和排灰裝置，B型帶料斗和排灰裝置。它可以直接安裝在揚塵點上（如皮帶輸送機的導料槽、料倉）。
本機組按風機安裝方式不同分為：右90°、右180°、左90°、左180°四種型式，B型又按塵氣入口安裝方向不同分為：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型四種型式，具體安裝形式由設計者根據實際情況確定。
本機組又根據過濾面積不同分為18、23、36、45、56五種除塵機組。
二、 結構和工作原理
本機組由風機、過濾箱體、框架式的扁布袋，清灰振打機構，料斗及排灰裝置組成，可按程序控制自動工作。
開機時由于風機造成濾塵室內負壓，將含塵氣體從進口吸入到過濾箱體，經布袋過濾后便附在布袋外表面，潔凈的空氣通過濾料進入到凈化室由風機送至室內或大氣中，從而達到凈化空氣或是收集含塵氣體中固體顆料的目的。
隨著機組的運行，布袋外壁附著的灰法逐漸增多，機組的阻力急劇上升，由于壓差報警器的作用，使風機停止，同時機械振打清灰機構自動開始工作，迫使積灰下落，灰塵經料斗和排灰裝置排出（若用A型除塵器可凈清灰直接落在皮帶輸送機或料倉），經過預定的時間后，振打機構便自動停止工作，這便完成一個清灰工作循環。
三、 選用須知

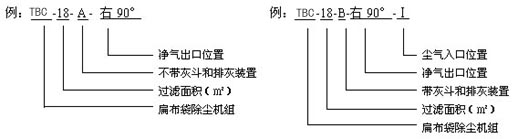

1、A型除塵機組型號、規格及裝配方式標法： 2、B型除塵機組型號、規格及裝配方式標法：
3、塵氣入口、凈氣出口位置由設計者根據實際情況任意選取。
4、如果有其它特殊要求，設計時必須注明。
5、電控箱分手動和自動兩種，設計時必須注明（價格另計）。
6、設計時必須考慮到檢修門的開啟方便。
四、 技術性能

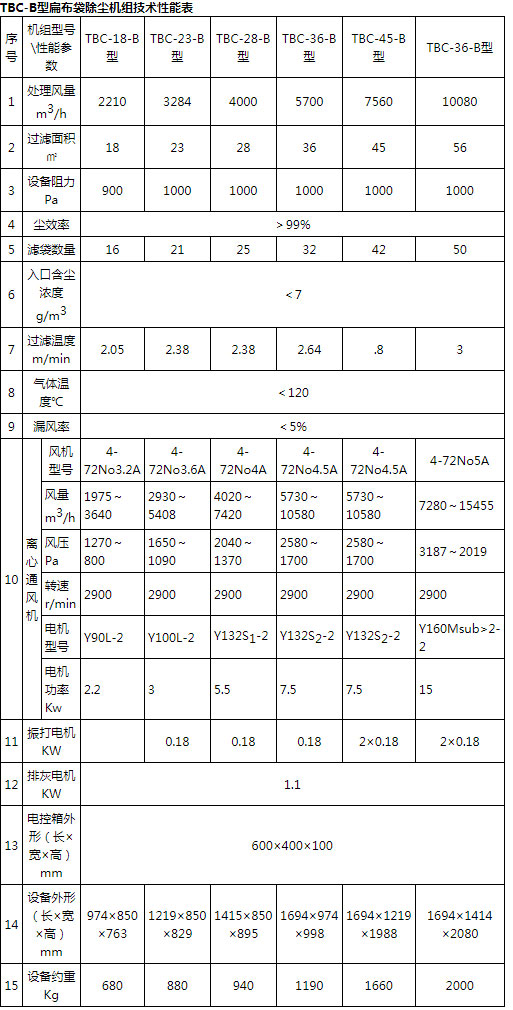

TBC-A型扁布袋除塵機組技術性能表
五、 電器接線
1、 電器控制箱尺寸：600×400×1000
2、 電器原理圖見下圖：
圖例說明：
KM2、KM3可選用接入皮帶機控制回路，作振打時聯動停止皮帶機組。
LS遠程聯鎖啟動除塵器長脈沖觸頭。
CYM是壓差開關（即風速開關）的常開報警觸頭，作阻塞時啟動振打用。
SA轉換開關，作手動自動切換用。
除塵器型號說明：
A型不帶出灰電機 B型帶出灰電機
七、安裝說明
1、安裝前應檢查機組的完好性，重新擰緊各連接螺栓。
2、安裝位置應注意檢查門開啟方便。
3、機組底部需墊10mm的防振膠墊。
1、 機組的安裝一定要達到水平。
八、機組的維護與保養
1、 除塵系統工作時，應使通過機組的風量保持在額定風量左右且盡量減少風量的波動。
2、 經常注意各檢查門的嚴密性。
3、 經常檢查排風口氣體的潔凈情況，如發現排風口有灰塵排出，即表明布袋破損，應立即更換布袋。
4、 定期清除本體和排風管道內的積塵等雜質，以防止銹蝕。
九、用戶須知
1、 用戶請按標注示例寫清楚所需麻風的除塵機組型號、規格全名，若有特殊要求（必須經本廠同意），務必在合同上寫清楚。
2、 電控箱分手動和自動兩種，訂貨時必須注明。價格不包括在除塵機體內（價格另計）。
3、 用戶若對機組部件有特殊要求，請與本廠聯系。
4、 本廠隨時可供除塵機組所有易損件及配件。
5、 本廠可代辦運輸、送貨上門。
6、 本廠是生產通風除塵設備的專業性工廠，除本廠定型產品外，還可生產加工各種除塵設備，可根據用戶要求制作各種非標凈化設備。
